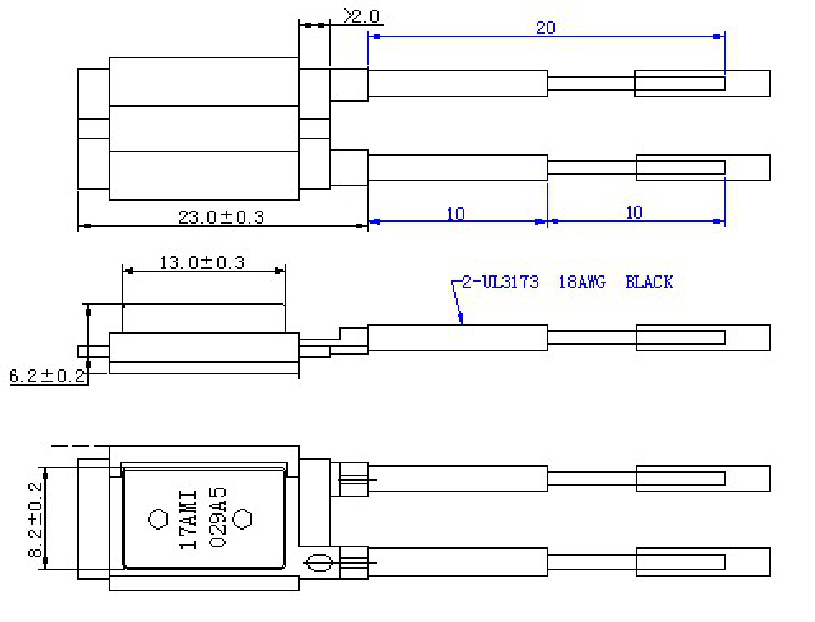

▲17AMI+PTC系列產品熱保護器/馬達保護器尺寸規格圖：

 17AMI+PTC series thermal/motor protector dimension chart:

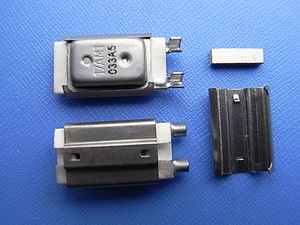

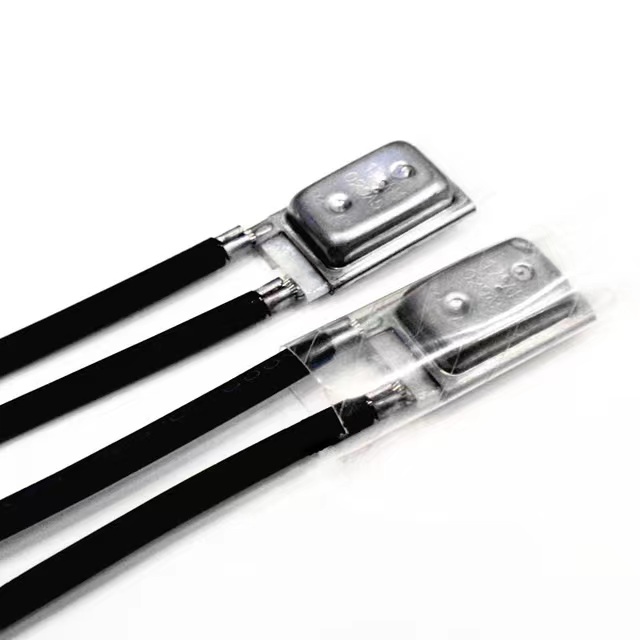

17AMI+PTC系列熱保護器/馬達保護器產品結構特點：

●17AMI+PTC系列手動復位熱保護器是楚和電子有限公司專有技術生產的，在17AMI熱保護器溫度值時，雙金屬簧片便迅速跳脫動作，使兩觸點斷開，切斷電路。而同時由于斷開觸點上的電壓施加至PTC發熱元件，產生足夠的熱量使雙金屬碟片繼續保持跳脫狀態。只有當切斷電源后，觸點才能閉合。

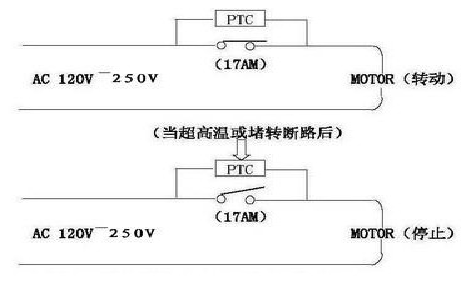

●使用工作原理圖：

當熱量達到保護器的斷開溫度值時候， 17AMI熱保護器便迅速跳脫動作，使兩觸點 斷開，切斷電路。而同時由于斷開觸點上的

電壓加至PTC發熱元件，產生足夠的熱量使 溫控器雙金屬片繼續保持跳脫狀態，只有 當切斷電源PTC不發熱后，負載冷卻降溫

低于溫控器ON溫度時，觸點才能閉合。負載 通電后繼續正常工作。
